(с) 2004, Калугин Сергей СергеевичВ сегодняшней рассылке рассмотрим работу с объектами настрой AutoCAD 2004.
НАСТРОЙКИ AUTOCAD
Объект Preferences – набор объектов (рис. 1), каждый из которых связан с закладками
диалогового окна настроек (Options Dialog Box). Вместе, эти объекты обеспечивают
доступ ко всем сохраненным в реестре установкам диалогового окна настроек. Настройки
чертежа содержатся в объекте DatabasePreferences. Можно также устанавливать
и изменять опции (и системные переменные, которые не являются частью диалогового
окна настроек) методами SetVariable и GetVariable. Настройки и установки будут
рассмотрены более подробно дальше.

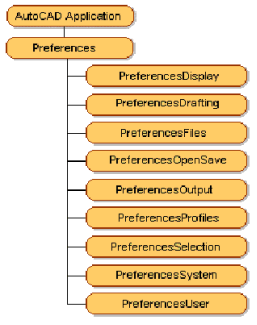

Рис. 1.
Объект Preferences.
Доступ к иерархии объектов
Для получения доступа к основному объекту AutoCAD Application используя язык
Object Pascal (Delphi) необходимо выполнить следующий код:
Листинг
1
procedure StartAutoCAD;
var
AcadApplication: OleVariant;
begin
AcadApplication := CreateOleObject(‘AutoCAD.Application.16’);
// Код, необходимый для решения поставленной задачи
end;
Этот основной объект позволяет получить доступ ко всем объектам их свойствам
и методам иерархии AutoCAD.
Для доступа к документу AutoCAD необходимо выполнить код:
Листинг
2
var
...
AcadDocument: OleVariant;
begin
...
AcadDocument := AcadApplication.ActiveDocument;
...
end;
Создать и получить доступ к документу AutoCAD, не инициализируя сам AutoCAD можно следующим образом:
Листинг
3
procedure CreateAutoCADDocument;
var
AcadDocument: OleVariant;
begin
AcadDocument := CreateOleObject(‘AutoCAD.Drawing.16’);
// Выполнение необходимой задачи
AcadDocument.Save; // Сохранение документа
AcadDocument.Application.Quit; //Завершение работы и выход из AutoCAD
end;
УПРАВЛЕНИЕ СРЕДОЙ ОКРУЖЕНИЯ AUTOCAD
Рассмотрим основные принципы разработки приложений для AutoCAD. Ниже представлен материал, описывающий как управлять и эффективно работать в среде окружения AutoCAD.
Установка настроек AutoCAD
Существует девять объектов, предоставляющие настройки, каждый из которых представляет закладку диалогового окна Настройки (Options Dialog Box) и обеспечивают доступ ко всем настройкам, сохраненным в реестре. Можно изменять много настроек AutoCAD, используя свойства этих объектов. Это объекты:
- PreferencesDisplay
- PreferencesDrafting
- PreferencesFiles
- PreferencesOpenSave
- PreferencesOutput
- PreferencesProfiles
- PreferencesSelection
- PreferencesSystem
- PreferencesUser
Эти объекты доступны через объект Preferences. Для получения доступа к объекту Preferences, используйте объект Application.
Листинг
4
var
AcadDocument, AcadPreferences: OleVariant;
begin
AcadDocument := CreateOleObject(‘AutoCAD.Drawing.16’);
AcadPreferences := AcadDocument.Application.Preferences;
// Выполнение необходимой задачи
end;
Можно получить доступ к любому специальному объекту такому как Дисплей, Вычерчивание, Файлы, Открыть/Сохранить, Вывод, Конфигурации, Выбор, Система и Пользовательские свойства (Display, Drafting, Files, OpenSave, Output, Profile, Selection, System, and User properties), используя объект Preferences.
Настройки конфигурации (PreferencesProfiles)
Рассмотрим объект PreferencesProfiles – объект, который содержит все настройки
закладки Profiles (Конфигурации) диалогового окна Options (Настройки). Доступ
к этому объекту осуществляется через объект Preferences.
Объект PreferencesProfiles имеет свойства:
ActiveProfile: WideSrting;
{чтение/запись}
Application: IacadApplication;
Первое свойство возвращает или устанавливает имя текущей конфигурации, второе
– ссылку на объект Application.
Методы объекта PreferencesProfiles:
procedure CopyProfile(const oldProfileName: WideString; const newProfileName: WideString);
Создает копию конфигурации.
procedure ExportProfile(const ProfileName: WideString; const RegFile: WideString);
Экспортирует указанную конфигурацию AutoCAD в файл с расширением .ARG.
procedure DeleteProfile(const ProfileName: WideString);
Удаляет указанную конфигурацию.
procedure GetAllProfileNames(out pNames: OleVariant);
Возвращает список названий всех конфигураций (массив строк).
procedure ImportProfile(const ProfileName: WideString; const RegFile: WideString; IncludePathInfo: WordBool);
Импортирует конфигурацию созданную другим пользователем. ProfileName указывает название конфигурации, RegFile указывает импортируемый файл с расширением .ARG, а WideString при установленном значении True записывает в регистр установки путей, при False – нет.
procedure RenameProfile(const origProfileName: WideString; const newProfileName: WideString);
Переименовывает конфигурацию.
procedure ResetProfile(const Profile: WideString);
Устанавливает значения параметров указанной конфигурации в значения по умолчанию.
Файловые настройки (PreferencesFiles)
Рассмотрим только одно из многочисленных свойств данного объетка.
MenuFile: WideString; {чтение/запись}
Свойство возвращает или устанавливает файл меню AutoCAD с расширениями MNU, MNS и MNC.
Пример использования объекта PreferencesProfiles
В качестве примера, рассмотрим подпрограмму, которая создает собственную конфигурацию
AutoCAD и устанавливает в этой конфигурации новый файл меню, который обеспечивает
создание меню AutoCAD с одним единственным пунктом "Выход".
Название конфигурации – CadDev1, название файла меню caddev1.mnu, название группы
меню CADDEV1.
1. Создадим файл меню caddev1.mnu в папке support, где установлен AutoCAD. Файл будет иметь следующее содержание:
Листинг
5. Файл caddev1.mnu
//
// Пустой файл без меню и панелей инструментов
// Используется только для выполнения примера
//
***MENUGROUP=CADDEV1
***POP1
**FILE
ID_MnFILE [&Файл]
ID_APP_EXIT [В&ыход\tCtrl+Q]^C^C_quit
***TOOLBARS
***HELPSTRING
ID_MnFILE [Файл]
ID_APP_EXIT [Выход из AutoCAD]
2. Создадим подпрограмму, которая создает новую конфигурацию и устанавливает файл меню.
Листинг
6. Создание конфигурации
var
AcadApplication, AcadPreferences: OleVariant;
procedure
StartAutoCAD;
begin
AcadApplication := CreateOleObject(‘AutoCAD.Application.16’);
end;
procedure
CreateProfile;
var
ActiveProfile: WideString;
begin
// Получаем ссылку на конфигурации
AcadPreferences := AcadApplication.Preferences;
// Получаем имя текущей конфигурации
ActiveProfile := AcadPreferences.Profiles.ActiveProfile;
// Создаем новую конфигурацию
на базе текущей и делаем ей активной
AcadPreferences.Profiles.CopyProfile(ActiveProfile, 'CadDev1');
AcadPreferences.Profiles.ActiveProfile := 'CadDev1';
// Устанавливаем файл меню
AcadPreferences.Files.MenuFile := 'caddev1.mnu';
end;
Исходный текст примера и файла меню можно скачать здесь.
