Все о Unix и железе. Мониторинг STP на коммутаторах ZyXEL



Spanning Tree Protocol — сетевой протокол, работающий на втором уровне модели OSI. Основан на одноимённом алгоритме, разработчиком которого является «Мама Интернета» — Радья Перлман (англ. Radia Perlman).
Основной задачей STP является приведение сети Ethernet с множественными связями к древовидной топологии, исключающей циклы пакетов. Происходит это путём автоматического блокирования избыточных в данный момент связей для полной связности портов. Протокол описан в стандарте IEEE 802.1D.

У каждого уважающего себя провайдера или иной крупной компании есть система мониторинга сети. В данной статье я хочу показать как при помощи системы мониторингаSNMPc можно отслеживать топологию сети.

Все что понадобится для решения данной задачи - это:
- знать snmp-community для устройства;
- базовые понятия в работе системы SNMPc;
- знания протокола STP;
- пара нужных OID для коммутаторов ZyXEL ES-3124-4F/ES-3124/GS-3012F/GS-4012F

Между каждыми объектами на карте в системе SNMPc есть связи(линки). Вот с ними будем проводить некоторые операции.

Открываем свойства нужной связи и на закладке General указываем название связи и адрес хоста, с которого будет сниматься состояние STP:

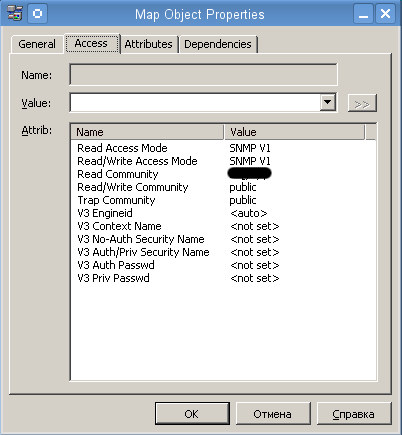

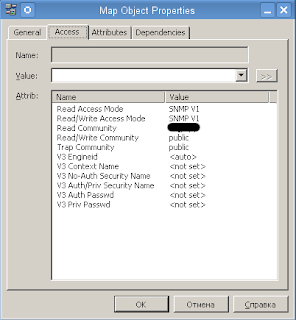

Переходим на закладку Access и там указываем версию протокола snmp и community на чтение:
Далее переходим на закладку Attributes, где необходимо указать отображение толщины связи(Link Thickness), отображение подписи связи(Show Link Name), интервал между опросами(Poll Interval), опрашивающий хост(сервер SNMPc - Polling Agent), переменные статуса(Status Variable),где последнее циферное значение - номер порта), значение статуса(Status Value - forwarding, blocking  etc) и SNMP OID. Для ZyXEL, например порт 11, значения будут такие:
Status Variable - BRIDGE-MIB|dot1dStpPortState.11
SNMP OID - RFC1213-MIB|enterprises.890.1.5.8.20


И как результат, применив вышеописанное на два порта одного и того же коммутатора, смотрим карту - зеленый линк является основным, фиолетовый - резервный линк, который заблокирован по STP:

---

Оригинал статью можно найти по адресу http://vvm7ua.blogspot.com/2010/10/stp-zyxel-es-3124-4fes-3124gs-3012fgs.html
