Как мы сами установили систему отопления ПЛЭН за 2 часа.+Видео



Как мы сами установили систему отопления ПЛЭН за 2 часа.+Видео
2018-12-19 13:43 Мастер Гид <noreply@blogger.com>

В предыдущей статье я рассказывал, как подготовить систему отопления ПЛЭН к монтажу.
В этой статье и прилагающемуся к нему Видео мы пошагово расскажем о том, как её смонтировать на потолок и подключить.



Итак, что нам понадобилось для монтажа ПЛЭНа:
  1. Изолон                                                                                      4 метра
  2. ПЛЭН                                                                                       4 метра
  3. Кабель канал      16*22                                                            4 метра
  4. Кабель ВВГ 3*2,5 (хотя можно было ВВГ 2*2,5)                5 метров
  5. Кабель ПВС 1,5                                                                       3 метра
  6. Термодатчик                                                                             1 шт.
  7. Саморезы                                                                                10 шт.
  8. Степлер со скобами (дали попользоваться знакомые)

На всё про всё пришлось потратить  около 4 000 рублей.

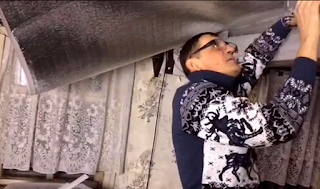

Шаг #1. Прикрепили на потолок Изолон, степлером, аккуратно как обои, есть у него желание уйти в сторону.
Примечание: Добейте молотком скобы которые не вошли до конца, а то под  ПЛЭНом торчать будут.

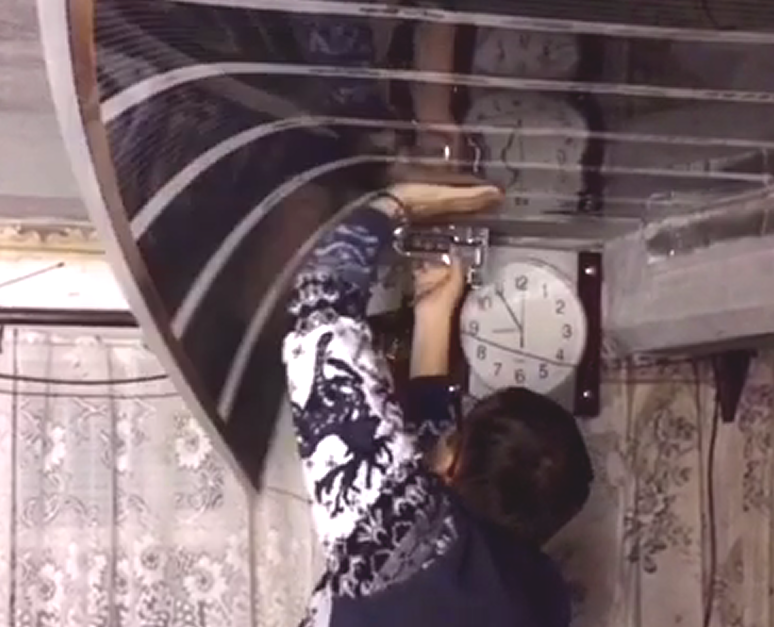

Шаг #2. По Изолону так же степлером пристреляли ПЛЭН, он достаточно плотный и ложиться хорошо, главное не оставлять большие промежутки между скобами, тяжеловат и нагреется может провиснуть, так как подмякнет.

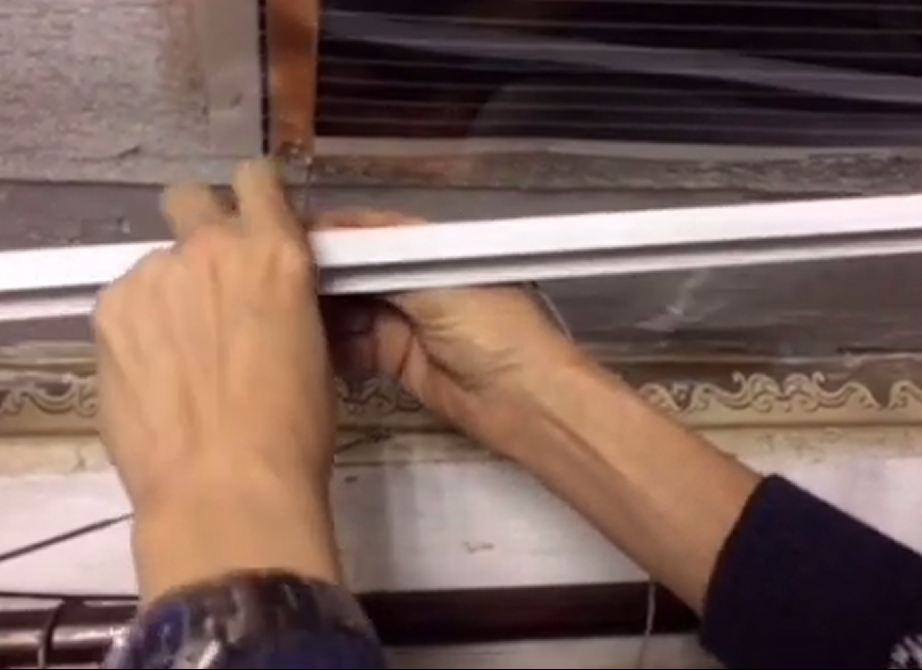

Шаг #3. Проложили кабель-канал по краю ПЛЕНа (спрятали места пайки) до мест подключения и регулировки. Кабель-канал прикрутили на саморезы.




Шаг #4. По кабель-каналу проложили кабель 3*2,5 от места питания (у нашем случае это автоматы) до Термодатчика и от ПЛЭНа 2 провода тоже до Термодатчика.
Закрыли крышками кабель-канал.


Шаг #5. Подключили выводы к Термодатчику ( согласно нарисованной на нем схеме) и к автоматам.
Подали напряжение.


Шаг #4. ПЛЭН работает, пошёл нагрев. Датчик срабатывает как положено.


В следующей статье мы подведем итоги:

  • Выгодно или нет использовать ПЛЭН в частном доме.
  • Есть ли экономия и какая.
  • Все плюсы и минусы использования такого отопления.
Смотрите Видео о том как мы монтировали это чудо инженерной мысли.
