Know-House.ru - строительные материалы и технологии
 |
Строительные материалы и технологии Канализация зданий и отдельных объектов | |
|
|
Система внутренней канализации и ее основные элементы

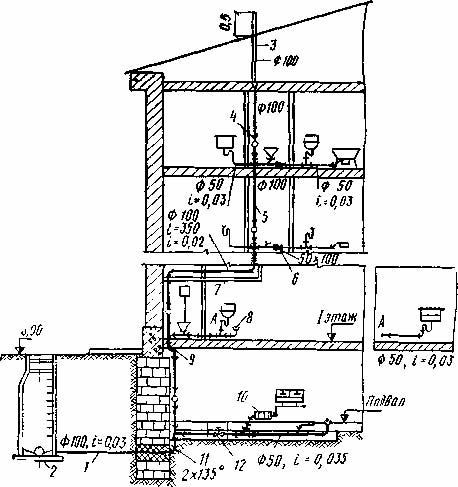

Внутренняя система канализации предназначена для отвода сточных вод, образующихся в процессе хозяйственно-бытовой, санитарно-гигиенической и производственной деятельности человека. В зависимости от характера загрязнений отводимых сточных вод различают системы бытовые, производственные, объединенные и дождевые (внутренние водостоки). Внутренние водостоки предназначены для отвода дождевых и талых вод с кровель зданий. (см рис.1) Система внутренней канализации состоит из следующих элементов: приемников сточных вод, сети трубопроводов (отводных линий, стояков, коллекторов, выпусков) и местных установок для перекачки или предварительной очистки сточных вод. Системы внутренней канализации оборудуют устройствами для вентиляции (вентиляционными трубопроводами), для чистки в случае засоров (ревизиями, прочистками) и для защиты помещений от проникания из канализационной сети вредных и дурно пахнущих газов (гидравлическими затворами - сифонами). Отвод сточных вод может осуществляться также по открытым или закрытым каналам и лоткам в соответствии с санитарными требованиями. Сточные воды отводятся, как правило, самотеком во внутриквартальную канализационную сеть и далее в наружную канализационную сеть населенного пункта Материалы и оборудование для систем внутренней канализацииТрубы. Для устройства сети применяют чугунные, асбестоцементные, пластмассовые, керамические, железобетонные (бетонные) и стальные трубы. Пластмассовые трубы из полиэтилена низкого давления (ПНД) и полиэтилена высокого давления (ПВД0, изготовляемые по ГОСТ 22689.0-89 - ГОСТ 22689.2-89 / 7 / диаметром 40, 50, 90 и 110 мм и из полипропилена диаметром 32, 40, 50 и 100 мм, обладающие высокой устойчивостью против воздействия агрессивных стоков (кислот и щелочей), могут с успехом применяться в химических лабораториях, промышленных и жилых зданиях для транспортирования сточных вод с температурой не выше 60°С. Соединение этих труб осуществляется с применением резинового кольца в раструбе (ПНД), а также сваркой или склеиванием. Керамические раструбные трубы, изготовляемые по ГОСТ 286-74 внутренним диаметром 150 мм и более, применяют для устройства наружной бытовой и производственной канализационной сети. Железобетонные (бетонные) безнапорные трубы, изготовляемые по ГОСТ 6482-71 условным проходом 300 мм и более, применяют в производственных системах канализации и для устройства микрорайонных сетей бытовых систем канализации. Приемники сточных вод. Приемниками сточных вод служат санитарные приборы, трапы, сливы, воронки, лотки и т. п. Для приема дождевых сточных вод на поверхности кровли устанавливают водосточные воронки. Ниже рассматриваются некоторые виды приемников сточных вод и особенности их установки. Ванны. В настоящее время промышленность выпускает ванны нескольких типоразмеров. Изготовляют ванны круглобортные и прямобортные шириной 700 и 750 мм, длиной 1500 и 1700 мм, глубиной 445 и 460 мм. Высота расположения борта ванны над полом 0,6-0,65 мм. Ванны оборудуют выпуском, переливом и напольным сифоном. Холодная и горячая вода подается в ванны через комбинированную смесительную арматуру со стационарной душевой сеткой или с душевой сеткой на гибком шланге. Умывальники. Для изготовления умывальников используют фарфор, полуфарфор или фаянс. Умывальники выпускают различной формы (прямоугольные, вогнутые, угловые, круглые и полукруглые) со спинкой и без спинки. Каждый умывальник оборудуется выпуском диаметром 32 или 40 мм для соединения с сифоном. В выпуске имеется решетка. Умывальники устанавливают на чугунных открытых и скрытых кронштейнах большой и малой модели или приклеивают непосредственно к стене эпоксидным клеем. Кронштейны крепят к стене тремя шурупами и дюбелями так, чтобы борт умывальника располагался на высоте 0,8 м от пола; в школах высота расположения борта умывальника над полом должна составлять 0,7 м, в детских садах и яслях - 0,6-0,5 м. В общежитиях и бытовых помещениях предприятий устанавливают групповые умывальники - прямоугольные и круглые. В административных зданиях применяют групповые умывальники с одним общим сифоном. Унитазы. Для изготовления унитазов используют фарфор или фаянс. Выпускают унитазы в основном двух типов: тарельчатые и воронкообразные. Применяют также унитазы консольные, подвешиваемые на стене с помощью специальных креплений. Мойки. Для мытья посуды и пищевых продуктов выпускают мойки с одним или двумя отделениями Мойки могут быть укомплектованы гидрозатворами, позволяющими присоединять посудомоечную машину. Душевые устройства. В общественных зданиях и коммунальных предприятиях широко применяют душевые кабины, имеющие ширину и длину 0,9-1 м, высоту перегородок 2 м. В полу душевых кабин устанавливается трап для спуска воды в канализационную сеть. Материал стен и пола душевых кабин не должен впитывать влагу. Кабины оборудуют душевой сеткой со смесителем холодной и горячей воды Душевую сетку устанавливают на высоте 2 -2,2 м от пола. Трапы. Для отвода сточных вод с поверхности пола в канализационную сеть предназначаются чугунные трапы с асфальтированной или эмалированной внутренней поверхностью. Трапы бывают с прямым и с косым выпуском. Размеры трапов (в плане) с выпуском диаметром 50 мм составляют 200 X 200 мм, диаметром 100 мм - 300 X 300 мм Глубина трапов соответственно равна 130 и 195 мм. Заделка трапа в полу выполняется особенно тщательно для обеспечения надежной гидроизоляции. Уклон пола для стока
воды к трапу должен составлять 0,01-0,02. В уборных с тремя или более унитазами должен быть установлен трап с выпуском диаметром 50 мм (и поливочный кран).
| |
